氨合成催化剂主要用于化肥工业中氨的合成，在较低温度下具有较高的催化活性，是一种较理想的氨合成催化剂，该产品也可用于冶金、电子管工业中，使氨分解为纯净的氢气和氮气。氨分解和氨合成原料一样，温度不一样，助剂不一样。
氨合成催化剂物理性质

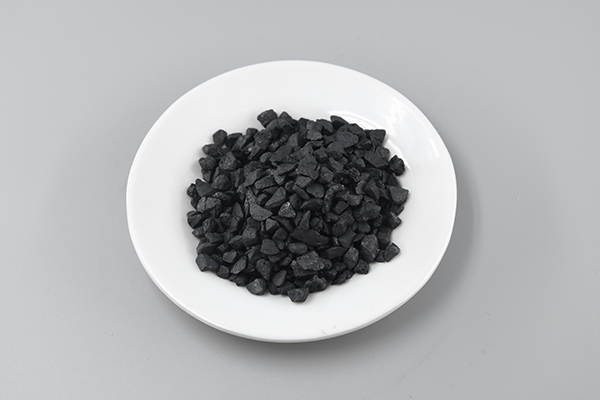

外观：具有黑色金属光泽，带磁性的不规则固体颗粒。
粒度(mm)：1.5～3.0，2.2～3.3，3.3～4.7，4.7～6.7，6.7～9.4，9.4～13.0或用户需要的其它粒度。
堆密度Kg/L：2.8～3.0。并随颗粒变大而堆密度略增。
孔隙率：46%
比表面积：13.0m2/g
质量指标 产品符合标准HG/T3550-2013
在实验条件下，当催化剂粒度为1.0～1.4mm，装量2ml，压力15.0Mpa、空速3×104hr-1、温度425℃(在500℃耐热20h后)时，出口氨不小于13.8%。
强度：按美国ASTM标准方法，磨损粒度1.0~3.0mm，磨损率<3.0%。
氨合成催化剂性能特点
1、活性高
2、易还原
氨合成催化剂还原阶段主要参数如下：
升温期： 室温～330℃
出水初期： 330～410℃
出水主期： 410～480℃
出水末期： 480～490℃
还原至高温度： 490～500℃
3、耐热性能好、抗毒性能好
4、机械强度高
工业使用条件(用户在装填之前应过筛)
初期热点温度：465±5℃
正常操作温区：350～510℃ 升降温速率：30～40℃/h
正常操作压力：10.0～31.4Mpa 升降压速率：≤0.5Mpa/min
正常操作空速：5000～30000hr-1，以塔压差 ≤1.0Mpa为宜
氢氮比：2.2～2.8
七重化工（郑州）有限公司
